Cấu Tạo Lò Hơi Ống Nước – Lò hơi, hay nồi hơi, là “trái tim” của nhiều ngành công nghiệp, từ sản xuất điện, chế biến thực phẩm đến hóa chất. Trong số các loại lò hơi hiện có, Lò Hơi Ống Nước (Water Tube Boiler) luôn được xem là đỉnh cao của thiết kế kỹ thuật, đặc biệt khi yêu cầu về công suất, áp suất và an toàn là tối thượng.

Bài viết này, được xây dựng dựa trên sự khiêm tốn học hỏi và kinh nghiệm thực tiễn, sẽ cùng bạn đi sâu khám phá cấu tạo hoàn hảo và những nguyên lý kỹ thuật tuyệt vời đã giúp lò hơi ống nước trở thành một giải pháp đáng tin cậy.

Thiết Kế Lò Hơi Công Nghiệp Tạo Ra Nguồn Năng Lượng Hiệu Quả

Giá Nồi Hơi Công Nghiệp Tìm Hiểu Và Lựa Chọn Đúng Tiết Kiệm Chi Phí

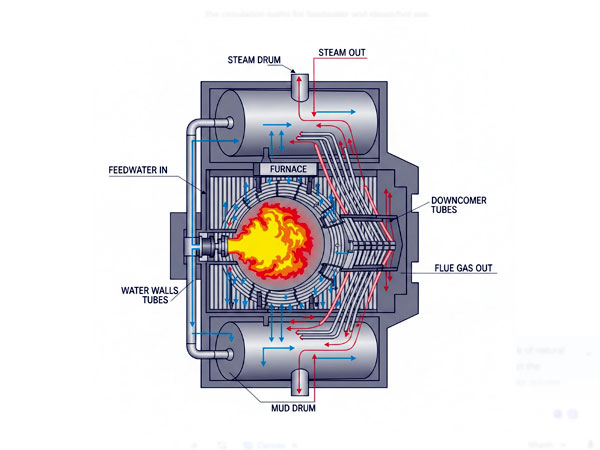

Phần I: Cấu Tạo Hoàn Hảo Của Lò Hơi Ống Nước – Các Bộ Phận Cốt Lõi

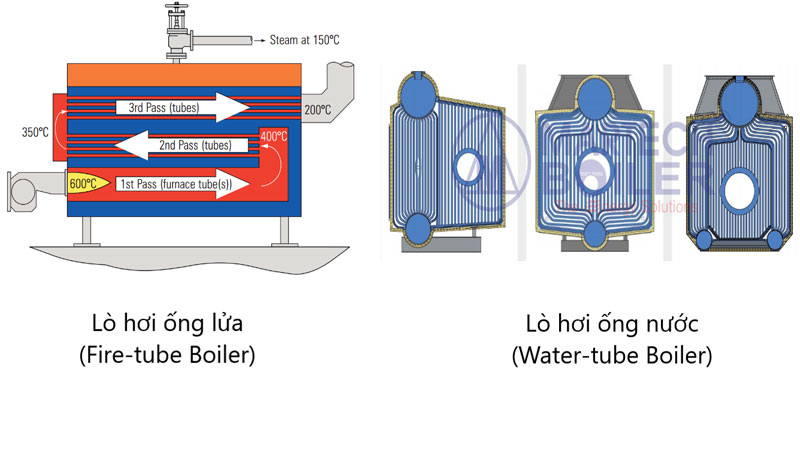

Khác với lò hơi ống lửa (Fire Tube Boiler) – nơi khói nóng đi trong ống và nước bao quanh bên ngoài, lò hơi ống nước có cấu trúc ngược lại: Nước tuần hoàn bên trong các ống, còn khí nóng bao quanh bên ngoài. Chính sự thay đổi căn bản này đã mở ra khả năng chịu áp suất và công suất vượt trội.

Hệ thống Sinh hơi (The Steam Generation System): Vai trò của Bao hơi (Steam Drum) và Bao nước (Mud Drum)

Trong thiết kế lò hơi ống nước, hai bộ phận hình trụ lớn là Bao hơi (Steam Drum) và Bao nước (Mud Drum) đóng vai trò như bể chứa chính và điểm phân phối/thu gom.

• Bao hơi (Steam Drum): Đây là nơi tập trung hơi nước và nước bão hòa. Khi nước nóng dần và chuyển thành hơi trong các ống, hỗn hợp hơi và nước sẽ được đưa lên Bao hơi. Tại đây, quá trình tách hơi và nước diễn ra: hơi nước được thu thập ở phía trên để đưa đi sử dụng (hoặc qua bộ quá nhiệt), còn nước sẽ tiếp tục quay vòng tuần hoàn. Bao hơi còn là nơi lắp đặt các thiết bị kiểm soát áp suất và an toàn quan trọng.

• Bao nước (Mud Drum) hay Bao dưới: Nằm ở phía dưới cùng, đây là nơi chứa nước cấp ban đầu và là điểm thu gom các cặn bẩn, bùn đất (mud) lắng đọng trong quá trình vận hành. Việc xả cặn định kỳ tại đây giúp duy trì chất lượng nước và bảo vệ các ống nước không bị bám bẩn, tắc nghẽn.

Hai bao này được kết nối với nhau bằng vô số ống nước, tạo thành một mạch kín cho quá trình tuần hoàn nước và sinh hơi.

Hệ thống Ống nước (Water Tubes): Phân loại ống nước đối lưu, ống nước bức xạ và chức năng truyền nhiệt

Hệ thống ống nước là “bộ phận sinh hơi” thực thụ của lò hơi ống nước. Diện tích bề mặt tiếp xúc lớn của các ống nước với khí nóng là yếu tố quyết định hiệu suất nhiệt của lò hơi.

Dựa trên cơ chế truyền nhiệt, chúng ta có thể phân loại ống nước như sau:

1. Ống nước Bức xạ (Radiant Tubes): Là các ống được bố trí gần nhất với ngọn lửa và buồng đốt (thường là các vách tường nước). Chúng nhận nhiệt chủ yếu thông qua bức xạ nhiệt trực tiếp từ ngọn lửa. Đây là nơi nhiệt độ cao nhất và quá trình sinh hơi diễn ra mạnh mẽ nhất.

2. Ống nước Đối lưu (Convective Tubes): Là các ống nằm ở khu vực phía sau buồng đốt, nơi luồng khí nóng đã nguội đi một phần. Chúng nhận nhiệt chủ yếu thông qua đối lưu nhiệt từ luồng khí nóng đi qua.

Bộ phận Buồng đốt (Furnace): Thiết kế buồng đốt lớn, chịu nhiệt cao và vai trò của các vách tường nước (Water Walls)

Buồng đốt (Furnace) là không gian khổng lồ nơi nhiên liệu (than, dầu, khí, sinh khối) được đốt cháy để sinh ra lượng nhiệt lớn nhất.

• Thiết kế: Buồng đốt trong lò hơi ống nước được thiết kế lớn hơn rất nhiều so với lò hơi ống lửa để đảm bảo quá trình cháy diễn ra hoàn toàn, tận dụng tối đa nhiệt năng và giảm thiểu phát thải. Nó phải được chế tạo từ các vật liệu chịu nhiệt, chịu mài mòn cực cao.

• Vách tường nước (Water Walls): Đây là một thiết kế kỹ thuật then chốt, được tạo thành từ các ống nước xếp liền kề nhau, bao bọc toàn bộ các mặt của buồng đốt. Vai trò kép của Vách tường nước là:

  1. Tăng hiệu suất hấp thụ nhiệt bức xạ: Chúng hấp thụ phần lớn nhiệt bức xạ trực tiếp từ ngọn lửa, là phần diện tích truyền nhiệt bức xạ quan trọng nhất.

  2. Bảo vệ cấu trúc buồng đốt: Nước lưu thông bên trong các ống giúp làm mát liên tục các bức tường buồng đốt, ngăn không cho vật liệu chịu lửa bị quá nhiệt và hư hỏng, đồng thời kéo dài tuổi thọ của lò.

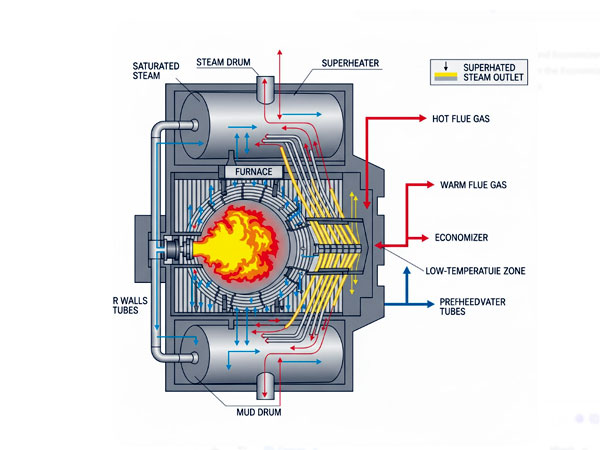

Hệ thống Phụ trợ: Bộ hâm nước (Economizer) và Bộ quá nhiệt (Superheater) – Tối ưu hóa hiệu suất nhiệt

Để tối đa hóa hiệu suất và nâng cao chất lượng hơi, lò hơi ống nước không thể thiếu các hệ thống phụ trợ quan trọng:

• Bộ hâm nước (Economizer): Là một bộ trao đổi nhiệt đặt ở phía sau (hạ lưu) của luồng khí thải nóng. Nó sử dụng nhiệt dư từ khí thải trước khi thải ra môi trường để làm nóng sơ bộ nước cấp đi vào Bao hơi. Việc này giúp giảm tải nhiệt cho hệ thống ống nước chính, tiết kiệm nhiên liệu và tăng hiệu suất tổng thể lên đáng kể.

• Bộ quá nhiệt (Superheater): Bộ phận này nhận hơi nước bão hòa từ Bao hơi và tiếp tục làm nóng nó lên đến nhiệt độ rất cao, tạo ra Hơi quá nhiệt (Superheated Steam). Hơi quá nhiệt có nhiệt độ cao hơn hơi bão hòa cùng áp suất, không chứa hơi ẩm. Điều này rất quan trọng trong các nhà máy điện (để tránh làm hỏng cánh quạt Turbine) và các ứng dụng công nghiệp cần hơi khô, nhiệt độ cao.

Phần II: Thiết Kế Kỹ Thuật Tuyệt Đỉnh Đảm bảo An Toàn Tuyệt Đối

An toàn luôn là ưu tiên hàng đầu khi vận hành lò hơi, đặc biệt là các lò hơi công nghiệp áp suất và công suất lớn. Lò hơi ống nước được thiết kế với nhiều cơ chế an toàn kỹ thuật độc đáo, giảm thiểu rủi ro thảm họa đến mức tối đa.

Nguyên lý Cân bằng Áp suất: Thiết kế ống nước chịu áp lực cao hơn bao hơi – Giảm thiểu nguy cơ nổ lớn

Điểm khác biệt cốt lõi nhất của lò hơi ống nước so với lò hơi ống lửa là nằm ở nguyên lý áp suất và thể tích.

• Trong lò hơi ống nước, nước và hơi được chứa trong các ống có đường kính nhỏ. Mặc dù áp suất vận hành cực cao (thường từ $80$ bar đến $180$ bar), thể tích hơi/nước chứa trong mỗi ống lại rất nhỏ.

• Ngược lại, Bao hơi (Steam Drum) có đường kính lớn hơn nhiều, nhưng áp suất bên trong bằng với áp suất vận hành của lò.

• Nguy cơ: Khi xảy ra sự cố quá áp hoặc vật liệu bị hỏng, áp lực thường gây ra sự rò rỉ hoặc vỡ của một ống nước nhỏ. Do thể tích chất lỏng bị thoát ra nhỏ và áp suất tập trung, sự cố này chỉ gây ra một luồng hơi nóng mạnh mẽ (như một tia nước nhỏ) chứ không gây ra vụ nổ thảm khốc do hơi nước lớn phóng thích đột ngột (như trong trường hợp lò hơi ống lửa bị nổ Bao hơi).

Thiết kế này chuyển đổi một thảm họa tiềm ẩn (nổ lò hơi) thành một sự cố kỹ thuật có thể kiểm soát được (vỡ ống nước), nâng cao độ an toàn lên đáng kể.

Cơ chế tuần hoàn tự nhiên/cưỡng bức: Đảm bảo nước luôn lưu thông để tránh quá nhiệt cục bộ (Local Overheating)

Việc đảm bảo nước luôn lưu thông trong các ống là cực kỳ quan trọng để tránh hiện tượng quá nhiệt cục bộ (Local Overheating), gây nổ hoặc chảy ống. Lò hơi ống nước sử dụng hai cơ chế tuần hoàn:

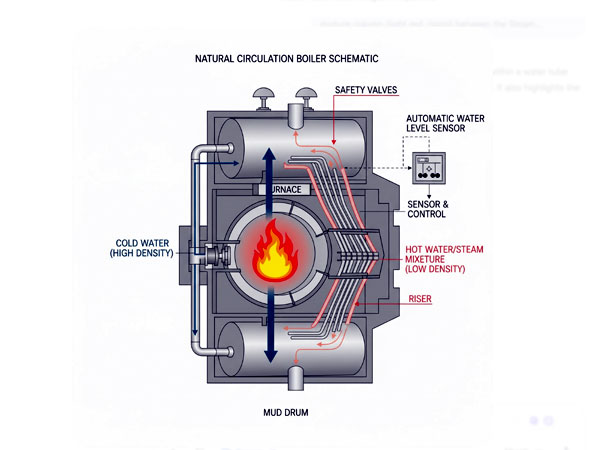

1. Tuần hoàn tự nhiên (Natural Circulation): Dựa trên sự khác biệt về khối lượng riêng giữa cột nước lạnh (từ Bao nước đi xuống) và cột hỗn hợp hơi/nước nóng (đi lên Bao hơi). Nước nóng hơn nhẹ hơn sẽ tự nhiên đi lên, trong khi nước lạnh hơn nặng hơn sẽ đi xuống, tạo thành một vòng tuần hoàn tự nhiên mà không cần bơm hỗ trợ.

2. Tuần hoàn cưỡng bức (Forced Circulation): Được sử dụng cho các lò hơi áp suất siêu tới hạn (Supercritical Boiler) hoặc các lò hơi hoạt động ở áp suất và công suất rất cao. Cơ chế này sử dụng các bơm tuần hoàn (Circulating Pumps) để đẩy nước đi khắp các ống với tốc độ cao hơn, đảm bảo tất cả các ống nước đều được làm mát đồng đều và loại bỏ nguy cơ quá nhiệt ở mọi khu vực, đặc biệt là khu vực bức xạ.

Yếu tố An toàn Kép: Tích hợp Van An toàn (Safety Valves) và Cảm biến mức nước tự động

Trong bất kỳ hệ thống áp suất nào, các thiết bị an toàn phải được thiết kế theo nguyên tắc “thừa thãi” (redundancy).

• Van An toàn (Safety Valves): Đây là thiết bị bảo vệ áp suất quan trọng nhất, thường được lắp đặt trên Bao hơi và Bộ quá nhiệt. Van được thiết lập để tự động xả hơi ra ngoài khi áp suất bên trong vượt quá giới hạn an toàn cho phép (thường là $10\%$ áp suất thiết kế). Để đảm bảo an toàn kép, lò hơi công suất lớn luôn có ít nhất hai Van An toàn hoạt động độc lập.

• Cảm biến mức nước tự động: Mực nước trong Bao hơi phải được duy trì ở mức ổn định. Mực nước quá thấp sẽ khiến các ống nước (đặc biệt là ống bức xạ) không được làm mát, dẫn đến quá nhiệt và vỡ ống. Ngược lại, mức nước quá cao sẽ khiến nước bị cuốn theo hơi (priming), gây hại cho thiết bị sử dụng hơi. Hệ thống cảm biến điện tử sẽ liên tục theo dõi và tự động điều chỉnh bơm nước cấp. Nếu mực nước xuống quá thấp, hệ thống sẽ tự động ngắt lò hơi (trip) để ngăn ngừa thảm họa.

Vật liệu chế tạo: Sử dụng thép hợp kim chịu nhiệt, chịu áp lực cao cho ống nước và buồng đốt

Thách thức lớn nhất trong thiết kế lò hơi ống nước là việc chế tạo vật liệu có thể chịu được nhiệt độ và áp suất cực đoan.

• Ống nước và Bao hơi: Phải được làm từ thép hợp kim carbon thấp hoặc thép hợp kim Crom-Molybden (Cr-Mo). Các hợp kim này có khả năng chống rão (creep resistance) tuyệt vời ở nhiệt độ cao, chống ăn mòn và có giới hạn bền kéo (tensile strength) cao hơn thép carbon thông thường rất nhiều. Việc lựa chọn vật liệu phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ASME (Mỹ) hoặc EN (Châu Âu).

• Buồng đốt (Lớp bên trong): Ngoài các vách tường nước, các vật liệu chịu lửa (Refractory) bên trong cũng phải là loại gốm chịu nhiệt độ cao, có khả năng cách nhiệt tốt để giảm tổn thất nhiệt và bảo vệ vỏ ngoài của lò.

Phần III: Nguyên lý Vận hành và Ứng dụng Ưu việt của Lò Hơi Ống Nước

Nguyên lý hoạt động của lò hơi ống nước không chỉ đơn thuần là đun sôi nước, mà là một quá trình truyền nhiệt phức tạp, đem lại hiệu suất và tính linh hoạt vượt trội.

Nguyên lý truyền nhiệt: Giải thích quá trình nước chuyển pha thành hơi trong ống nước (Bức xạ và Đối lưu)

Quá trình truyền nhiệt trong lò hơi ống nước diễn ra theo ba giai đoạn chính, đều dựa trên nguyên lý truyền nhiệt từ khí nóng sang nước bên trong ống:

1. Hấp thụ nhiệt Bức xạ: Nước trong các vách tường nước (Water Walls) hấp thụ nhiệt trực tiếp từ ngọn lửa bằng bức xạ nhiệt. Đây là quá trình truyền nhiệt nhanh nhất và hiệu quả nhất, giúp nước đạt đến nhiệt độ sôi nhanh chóng và chuyển thành hơi nước bão hòa.

2. Hấp thụ nhiệt Đối lưu: Hỗn hợp hơi và nước tiếp tục lưu thông qua các bó ống đối lưu, nơi chúng hấp thụ nhiệt từ luồng khí thải nóng bằng đối lưu nhiệt. Quá trình này hoàn thành việc chuyển hóa nước bão hòa còn lại thành hơi.

3. Hấp thụ nhiệt Đối lưu lần 2 (Quá nhiệt): Hơi bão hòa được đưa qua Bộ quá nhiệt (Superheater), nơi nó tiếp tục nhận thêm nhiệt đối lưu từ khí thải, biến thành hơi quá nhiệt có nhiệt độ cao và không chứa ẩm.

Nguyên lý tách biệt nước trong các ống nhỏ cho phép tốc độ truyền nhiệt cực kỳ cao, đảm bảo công suất sinh hơi lớn chỉ trong một khoảng thời gian ngắn.

Lợi thế Vận hành: Khả năng đạt áp suất và công suất hơi lớn, phù hợp cho các nhà máy điện và công nghiệp nặng

Lò hơi ống nước là lựa chọn không thể thay thế cho các ứng dụng công nghiệp và năng lượng đòi hỏi khắt khe nhất.

• Áp suất và Công suất Lớn: Do thiết kế ống nhỏ cho phép chịu áp lực cao, lò hơi ống nước có thể vận hành ở áp suất lên tới $100$ bar, $150$ bar, thậm chí là siêu tới hạn ($220$ bar trở lên). Điều này trực tiếp tương quan với khả năng sản xuất hơi nước với công suất hàng trăm tấn/giờ (từ $50$ tấn/giờ đến $500$ tấn/giờ).

• Ứng dụng: Đây là “người hùng thầm lặng” của ngành Sản xuất Điện (nhà máy nhiệt điện, sử dụng hơi quá nhiệt để quay turbine) và Công nghiệp nặng (hóa chất, lọc dầu, sản xuất giấy, nơi cần lượng hơi lớn và liên tục).

Tính Linh hoạt: Khả năng vận hành liên tục và đáp ứng nhanh sự thay đổi tải (Tải lớn, tải nhỏ)

Trong môi trường công nghiệp hiện đại, lò hơi cần phải linh hoạt để thích ứng với nhu cầu sản xuất thay đổi.

• Khởi động nhanh: Nhờ dung tích nước tương đối nhỏ (chỉ nằm trong các ống), lò hơi ống nước có thời gian khởi động (từ trạng thái lạnh đến khi đạt áp suất làm việc) nhanh hơn đáng kể so với lò hơi ống lửa có dung tích nước lớn hơn.

• Đáp ứng tải nhanh: Khi nhu cầu hơi tăng đột ngột (tải lớn), khả năng tuần hoàn nhanh và bề mặt truyền nhiệt lớn cho phép lò hơi ống nước tăng tốc độ sinh hơi để bù đắp vào sự thiếu hụt. Ngược lại, khi nhu cầu giảm, lò có thể dễ dàng điều chỉnh tốc độ cháy và tốc độ tuần hoàn để thích ứng. Tính linh hoạt này là một yếu tố kinh tế quan trọng, giúp các nhà máy duy trì sản xuất liên tục và hiệu quả.

Tổng kết: Khẳng định sự Hoàn Hảo và Tiêu chuẩn Lựa chọn Lò Hơi Ống Nước

Thiết kế lò hơi ống nước là kết quả của hàng trăm năm nghiên cứu và cải tiến kỹ thuật, hướng đến hai mục tiêu cốt lõi: Hiệu suất và An toàn tuyệt đối.

Bảng so sánh: Lợi thế vượt trội của Lò hơi Ống nước so với Lò hơi Ống lửa về công suất và an toàn

Tiêu chuẩn Kiểm định: Quy định về kiểm định an toàn và vận hành lò hơi tại Việt Nam

Tại Việt Nam, việc vận hành lò hơi, đặc biệt là các lò hơi áp suất cao như lò hơi ống nước, được quản lý nghiêm ngặt bởi các cơ quan chức năng. Các doanh nghiệp cần tuân thủ các quy định về Kiểm định Kỹ thuật An toàn Lao động (thường là 12 tháng hoặc 24 tháng tùy loại), bao gồm:

• Kiểm tra vật liệu và độ bền của vỏ lò, bao hơi, ống nước.

• Kiểm tra chức năng của các thiết bị an toàn (Van An toàn, áp kế, cảm biến mức nước).

• Kiểm tra quy trình vận hành, bảo trì và hồ sơ quản lý kỹ thuật.

Việc tuân thủ nghiêm ngặt các tiêu chuẩn này không chỉ là trách nhiệm pháp lý mà còn là bảo đảm cao nhất cho sự an toàn của nhân viên và tài sản.

Lời khuyên: Đầu tư vào công nghệ lò hơi ống nước để đảm bảo hiệu suất và sự an toàn tuyệt đối

Nếu nhu cầu sản xuất của bạn đòi hỏi lượng hơi nước lớn, liên tục và ở áp suất cao, việc đầu tư vào công nghệ lò hơi ống nước là một quyết định chiến lược đúng đắn.

Mặc dù chi phí ban đầu có thể cao hơn, nhưng khả năng vận hành ở áp suất lớn, hiệu suất nhiệt vượt trội, và quan trọng nhất là mức độ an toàn cao hơn hẳn sẽ mang lại lợi ích lâu dài cho hoạt động kinh doanh và sự ổn định của hệ thống năng lượng. Hãy luôn chọn nhà cung cấp uy tín, đồng thời đặt nặng vấn đề bảo trì và kiểm định định kỳ để duy trì sự hoàn hảo của thiết bị kỹ thuật tuyệt vời này.
